RX9600系列無紙記錄儀內部采用高速、高性能32位cortex-M4微處理器。電路板經過“防腐、防潮、防塵”三防涂覆處理。高性能儀表電源有強大的抗干擾能力，能有效抑制外部諧波干擾，大大提高了整機的穩定性。目前該無紙記錄儀可應用在冶金、石油、化工、建材、造紙、電力、食品、制藥、工業水處理等各個行業。

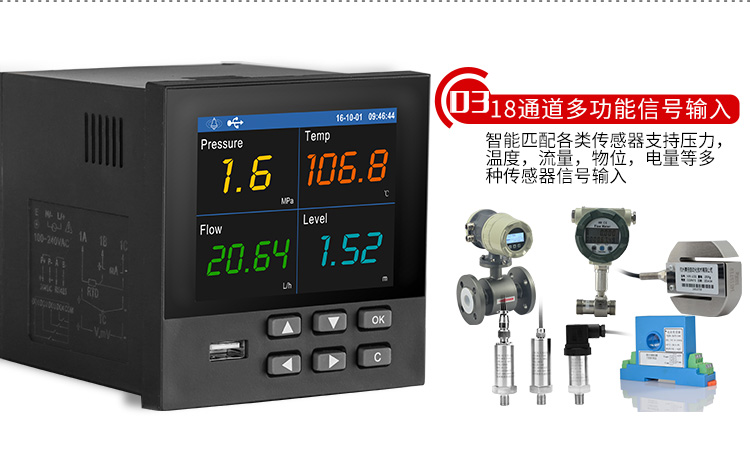

    1、1-18通道可選多功能信號輸入

    2、可記錄溫度、溫濕度、壓力、電量、頻率等信號

    3、支持上限、上上限、下限、下下限4類報警設置

    4、4路報警輸出、1路模擬量輸出、1路配電輸出可選

    5、1秒-60分鐘記錄間隔設置，數據永不丟失

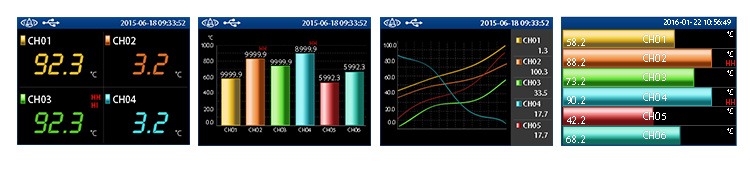

    6、多種數據表現形式，數顯、棒圖、曲線

    7、可U盤存儲、支持電腦讀取、統計數據

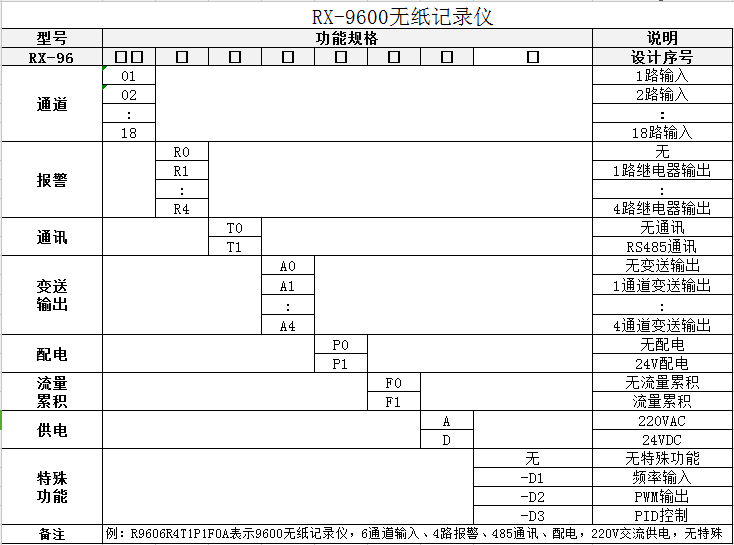

   產品型號：RX9600

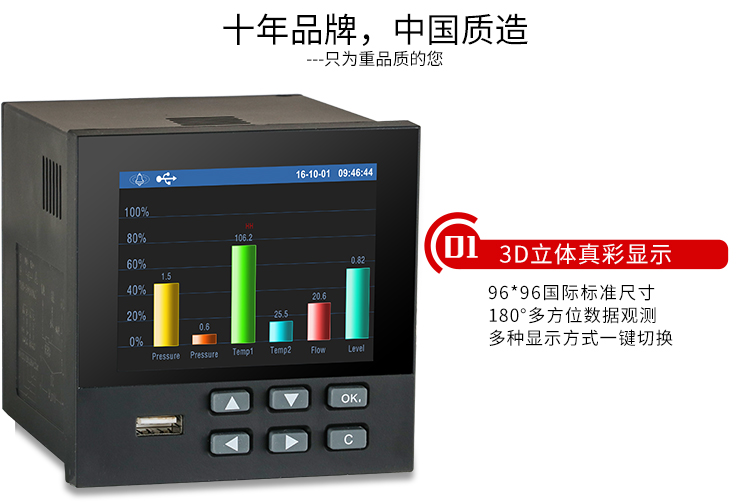

   顯示屏幕：3.5英寸320*240高分辨率OLED液晶顯示屏

   通道數目：1-18路可選

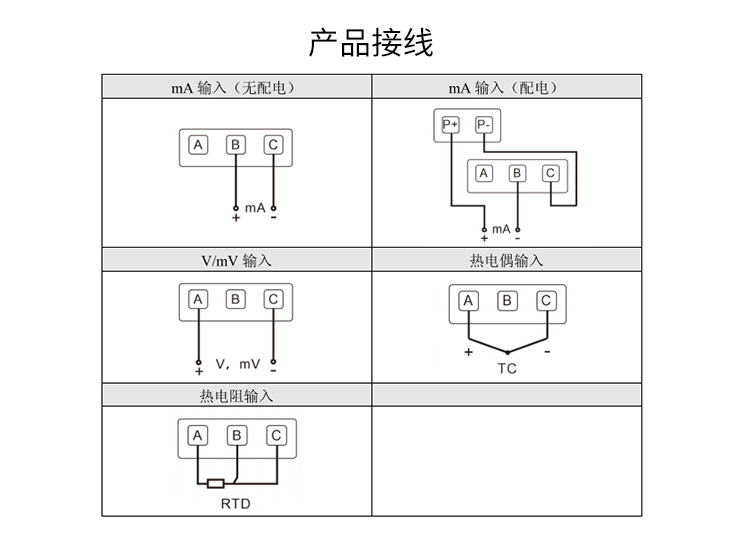

   輸入信號：4-20mV、-20-20mA、0-100mV、0-20mA、0-10mA、1-5V、0-5V、0-10V

          熱電偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

          熱電阻：PT100、Cu50、Cu53、Cu100、BA1、BA2

          特殊定制：真空度、PT1000、頻率

   輸出功能：配電輸出：24V

          模擬量輸出：4-20mA（選配）

          報警輸出：最多4路繼電器報警輸出，250VAC，3A繼電器常開觸點（選配）

   精   度：±0.2%FS±1d

   輸入阻抗：標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ

   隔   離：通道和地之間隔離電壓大于500VAC，全隔離型，通道和通道之間隔離電壓大于250VAC

   絕緣強度：電源對地/外殼絕緣強度大于1500VAC，漏電流10mA,1分鐘

   看 門 狗：集成WATCHDOG芯片，保證主機長期安全可靠運行

   實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月

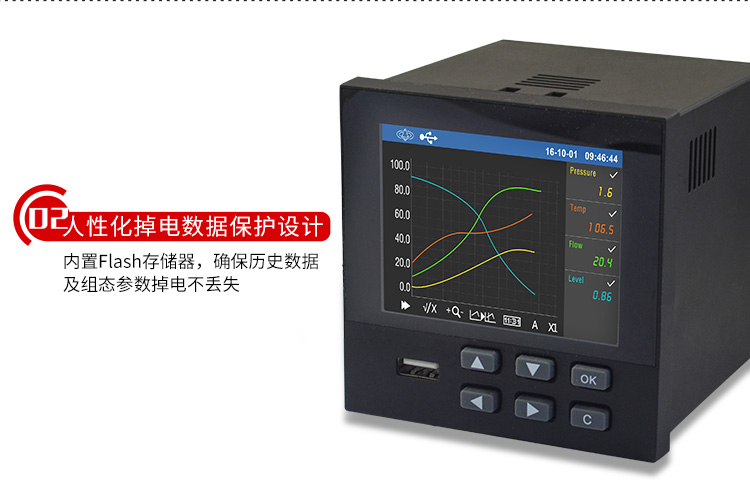

   掉電保護：所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失

   通訊方式：RS485通訊接口

   波 特 率：1200bps、2400bps、4800bps、9600bps、12000bps、19200bps、38400bps、57600bps可選

   采樣周期：1秒，即1秒對各通道采樣1次

   記錄間隔：1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、60分可設置（假設1秒鐘記錄一次，可記錄8.9天;5秒鐘記錄一次，可記錄45天左右;1分鐘記錄一次可記錄534天約一年半，所以在我們選擇的時候記錄內存可以不用考慮，通道數不影響記錄時間）

   內部存儲：48M bytes Flash（可以擴容）

   最短記錄時間：8.9天

   供   電：176-264V；24VDC±10%

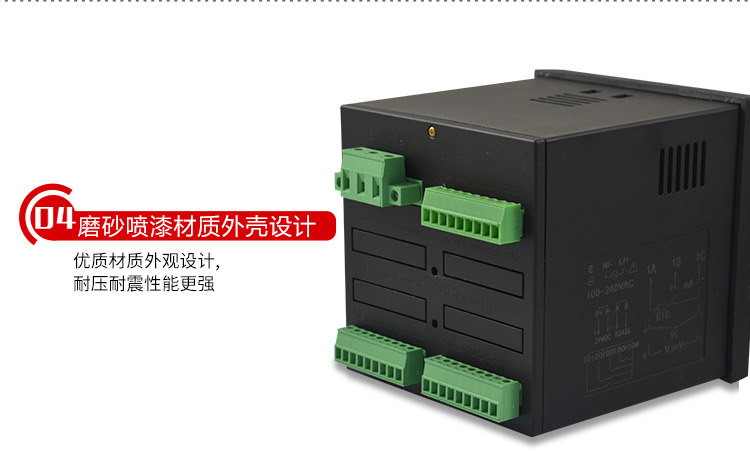

   尺   寸：外形尺寸96mm*96mm*100mm；開孔尺寸：92mm*92mm

本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，在質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。24小時售后服務電話：400-152-1718

問：不同的通道數有什么用呢？

通俗一點來講，通道數就是指現場現場需要記錄下幾個數據就選幾個通道的，打個比方如果現場有一個點的溫度，那么就選一個通道的，有兩個點的溫度需要記錄，就需要2個通道的。

問：輸入信號這么多種，到底可以記錄什么信號呢？

儀表的輸入信號是萬能信號輸入的，這款記錄儀可以記錄溫度、溫濕度、電流、電壓、電量、功率、頻率和轉速等信號，只需要選擇相應的傳感器就可以了呢。只需要將那些量程過大或者不在記錄儀記錄范圍內的信號轉化成標準信號接到記錄儀就可以了呢。

問：記錄儀的報警是怎么實現的呢？

記錄儀的報警報警功能主要是指繼電器報警輸出，如果現場需要報警提示，需要外接一個聲光報警器的，超標了，就會觸發報警器，接通報警燈，實現報警功能。

問：記錄儀的數據是怎么拷貝到電腦上的呢？平時U盤需要一直插在記錄儀上嗎？

一、記錄儀是帶USB接口的，可以通過U盤將數據拷貝到電腦上。電腦上安裝我們贈送的軟件可以對數據進行查看保存和分析了呢，平時U盤不需要插在記錄儀上面的呢，只要需要拷貝數據的時候才用得到的呢，記錄儀本身是有內存的呢。

二、通過RS485/RS232通訊接口直接與電腦通訊，可直接將數據傳輸?shù)诫娔X，查看實時和歷史數據的呢。

問：記錄儀容量這么小，要是數據記錄滿了怎么辦？

記錄儀每組數據的容量都是非常小的，所以一般不需要擔心記錄儀的內存容量，打個比方，如果設置記錄間隔1分鐘一次，那么記錄儀就能夠記錄半年以上了，且就算記錄儀記錄滿了，儀器自己會自動覆蓋掉最原始的數據的。
