電磁流量計DN700

在中國,美控已服務中小企業8w多家 | [在線咨詢]2018-08-21 16:43:19
【文章導讀】 電磁流量計DN700是屬于現場流量儀表里面比較大的管徑,類似于這種大管徑主要應用于污水處理、自來上供水、排水等上面,電磁流量計具有穩定測量性能得到了諸多客戶的青睞。為什么大多數人在大口徑流量計的選擇的時候會選擇電磁流量計呢,比如電磁流量計DN700、DN1000的這種,這就要從他的原理開始說起了。

  電磁流量計DN700是屬于現場流量儀表里面比較大的管徑,類似于這種大管徑主要應用于污水處理、自來上供水、排水等上面,電磁流量計具有穩定測量性能得到了諸多客戶的青睞。為什么大多數人在大口徑流量計的選擇的時候會選擇電磁流量計呢,比如電磁流量計DN700、DN1000的這種,這就要從他的原理開始說起了。

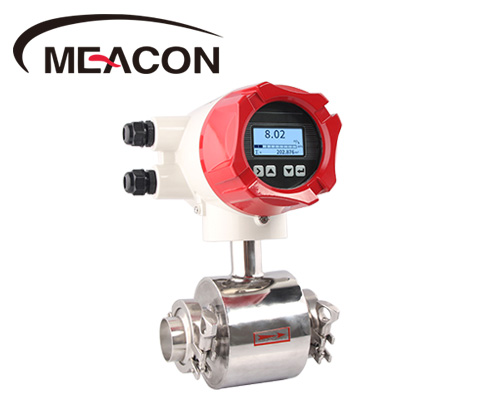

電磁流量計DN700

  電磁流量計是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。 電磁流量計是應用電磁感應原理, 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。我們以電磁流量計DN700為例,簡單的說一下電磁流量計DN700是如何選型的呢?

  電磁流量計DN700選型:

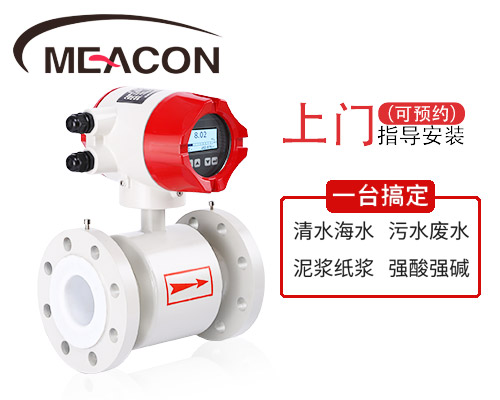

電磁流量計DN700選型

  1.了解工藝參數

  (1)了解被測液體名稱(由用戶提供)

  (2)了解被測液體的最大流量、常用流量、最小流量(由用戶提供)

  (3)了解工藝管徑(由用戶提供)

  (4)了解介質溫度(由用戶提供)

  (5)了解介質壓力(由用戶提供)

  (6)了解被測流體的電導率(由用戶提供)

  (7)了解是否有負壓情況存在(由用戶提供)

電磁流量計DN700報價

  2.電磁流量計DN700初步選型

  (1) 根據了解到的被測介質的名稱和性質,確定是否采用電磁流量計(由工程師確定)

  注意:電磁流量計DN700只能測量導電液體流量,而氣體、油類和絕大多數有機物液體不在一般導電液體之例

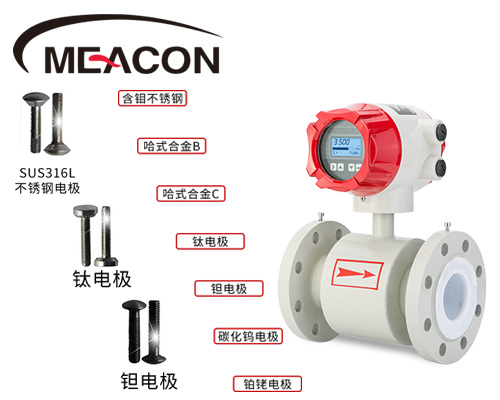

  (2)根據了解到的被介質性質,確定電磁流量計DN700的電極材料

  注意;公司一般提供不銹鋼、哈氏、鈦和鉭等多種電極,選用哪種電極應根據介質性質查相關資料手冊

  (2)根據了解到的介質溫度確定采用橡膠還是四氟內襯(由工程師確定)

  注意:橡膠耐溫不得超過80C;

  四氟耐溫150C,瞬間可耐180C;

  城市污水一般可采用橡膠內襯和不銹鋼電極

  (3)確定電磁流量計DN700的壓力范圍,選擇表體法蘭規格(由工程師確定)

  注意:電磁法蘭規格通常為當口徑由DN10-250時,法蘭額定壓力≤1.6Mpa;

  當口徑由DN250-1000時,法蘭額定壓力≤1.0Mpa;

  當介質實際壓力高于上述管徑-壓力對應范圍時,為特殊訂貨,但最高壓力不得超過6.4Mpa

  (4)確定電磁流量計DN700介質的電導率

  注意:(1)電磁流量計的電導率不得低于5uS/cm

  (2)自來水的電導率約為幾十到上百個uS/cm,一般鍋爐軟水(去離子水)導電,純水(高度蒸餾水)不導電

  (3)氣體、油和絕大多數有機物液體的電導率遠低于5uS/cm,不導電。

  3.了解用戶要求

  (1)了解是組合式就地顯示還是分體式遠傳顯示(由用戶提供)

  注意:當為分體遠傳顯示時請了解最大距離,分離最大距離為100米

  (2)了解是否需要其它附加功能(由用戶提供)

  注意:1、電磁流量計本身帶有上下限流量報警、頻率和電流輸出功能,無須另外特殊訂貨

  2、電磁流量計外殼密封防護等級有IP65和IP68兩種,當選擇潛水型IP68時屬于特殊訂貨

  3、當電磁流量計要和計算機連接時,需增加RS-485通訊口,屬于特殊訂貨

  4.選型:通過上述步驟后,可最后確定電磁流量計型號規格。

  安裝應注意的問題:

  在安裝電磁流量計DN700之前,要先它的安裝方法有一個足夠的了解。 一般工業用電磁流量計被測介質流速以2~4m/s為宜,在特殊情況下,最低流速應不小于0.2m/s,最高應不大于8m/s。因此,在安裝的過程中,需要多加注意。

  1、非滿管流不能用電磁流量計,若不滿管,可如上圖將出口改高一點,靜止時水仍舊是滿管,只要不流動,流量計顯示為零。

  2、電磁流量計安裝時需要法蘭,把兩邊法蘭用螺栓擰上就行了,所以安裝很簡單。

  3、 保證電磁流量計DN700安裝位置管道為滿管。

  4、 保證電磁流量計DN700安裝位置來水方向10倍直徑長度為直管段,后面5倍直徑長度為直管段(前10D后5D)。

  5、 要求滿管的原因是保證管道內全是水,如果有氣就不準了,流量計計算流量是按照滿管計算的。

  在安裝電磁流量計DN700時,還應注意安裝傳感器的管道上應無較強的漏電流,應盡可能地遠離有電磁流量計的設備,以免引起電磁場干擾。

  同時,安裝工作完成之后,要能夠?qū)ζ溥M(jìn)行一次細致的檢查,檢查確認無誤之后,方可使用電磁流量計。
