大家知道渦街流量計常用于測量氣體流量，對安裝地點的震動容忍度很低，這是基于渦街流量計工作原理所致。下面小編就給大家簡單介紹下渦街流量計工作原理，以及基于渦街流量計工作原理下的獨有特性。

　　下面先簡要介紹下渦街流量計工作原理：

　　所有的渦街流量計都是基于卡門渦街原理，卡門渦街是美籍匈牙利科學家馮·卡門在1911年觀察到并研究的現象：當流體繞過非流體線形物體時，物體尾流左右兩側產生的成對的、交替排列的、旋轉方向相反的反對稱渦旋。這種漩渦的產生具有周期的、交替變化的性質，變化頻率與流體速度成正比，這就是卡門渦街現象，具體關系為關系為Sr=fd/V。渦街流量計就是利用這種現象的性質，通過測量渦流的脫落頻率確定流體的速度或流量而支撐的流量計。

　　那么基于這種特殊的渦街流量計工作原理，它必然伴有一些優點以及局限性，這對我們?nèi)粘Ｊ褂脺u街流量計十分重要。

　　渦街流量計的優點

　　1、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠;

　　2、安裝簡單，維修十分方便;

　　3、檢測傳感器不直接接觸介質，性能穩定，壽命長;

　　4、精度較高(與差壓式、浮子式相比)

　　5、測量范圍寬，量程比可達1：10;

　　6、壓力損失較小，運行費用低，更具節能意義;

　　7、在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組份變化影響，儀表系數僅與漩渦發生體的形狀和尺寸有關測量流體的體積流量無需補償，調換配件后無需重新標定儀表的系數。

　　8、應用范圍廣，蒸汽、氣體、液體的流量均可測量。

　　渦街流量計的局限性

　　1、管道流速不均、不能準確確定流體工況變化時的介質密度、將濕飽和蒸汽假設成干飽和蒸汽進行測量都會造成誤差，并且總測量誤差會很大。

　　2、抗震性能差，外來振動會使渦街流量計產生測量誤差，甚至無法正常工作，大管徑影響更為明顯。

　　3、對測量臟污介質適應性差。

　　4、直管道要求高。專家指出，渦街流量計支管段一定要保證前40D后20D，才能滿足測量要求。

　　了解過渦街流量計工作原理以及渦街流量計的特性后，我們應該怎么使用渦街流量計呢?渦街流量計的安裝使用和渦街流量計工作原理緊密相關，因?yàn)橐纬陕菪蛄?，所以?duì)阻礙形成螺旋的震動容忍度很低，所以在選擇安裝渦街流量計時要注意防震哦!

　　下面是基于渦街流量計工作原理以及渦街流量計的特性的安裝要求。

　　(1)流量計應水平或垂直安裝在與工程通經相對應的管道上。由于渦街流量計的特性，要實現準確測量，必須注意保證慢管測量，因此在水平管道上的渦街流量計一般應選擇安裝在管道的最低處，垂直管道時，流體的流向應自下而上。

　　(2)當渦街流量計用作流量調節時，應特別注意將流量調節閥安裝在流量計后面，否則小流量時容易出現射流，出現流量調節時截至流量與閥門開度成反比的現象。

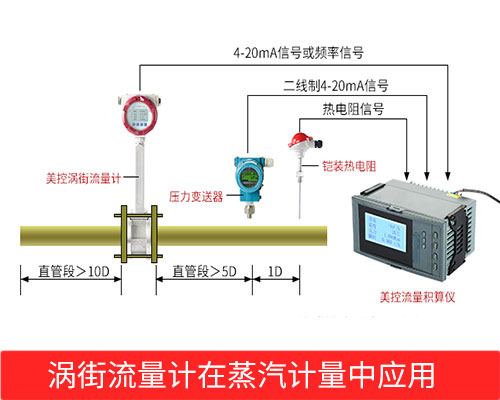

　　(3)渦街流量計對前后直管要求非?？量蹋髁坑?jì)上游要保障有10到40倍管道直徑，下游不小于5倍管道直徑。上游直管長度由上游有無直角彎、擴大或縮徑管而定。特別要注意的是，在滿足要求的情況下，流量計應盡量選擇安裝在前后直管段盡量大的管道位置處。

　　(4)測量溫度和壓力的取溫\取壓點應設置在渦街流量計出口5倍口徑以外。

　　(5)渦街流量計安裝時要盡量避免強烈震動、工頻干擾信號，如果無法避免這些情況，應當采取減震、屏蔽等措施盡量減小干擾。

　　(6)在高溫管道中，渦街流量計必須垂直向下安裝。

　　相信看完這篇文章，大家已經了解了渦街流量計工作原理，在日常使用中，還需要注意渦街流量計的日常維護與檢查哦!
