關于流量計，相信關注自動化的粉絲們一定不會陌生，常見的如電磁、渦輪、渦街，稍微復雜的如孔板流量計等，這些在以前的文章中都已經被陸續提到。今天咱們的主題還是流量計，但是與以往不同的是，這款流量計堪稱是流量計中小而美的典范--浮子流量計。

　　浮子流量計的原理

　　在正式開講浮子流量計的原理時，小編這里先給大家介紹下浮力之父--阿基米德，古希臘哲學家、數學家、物理學家，沒錯就是這位偉人，喊出了給我一個支點就能撬動地球的驚人口號，也是這位充滿想象力和探索精神的哲人，在一次日常的洗澡時……剎那頓悟，發現了浮力定律:即浸入靜止流體中的物體受到一個浮力，其大小等于該物體所排開的流體重量，方向垂直向上并通過所排開流體的形心。

　　浮子流量計也是基于這個大原理不斷發展，它是變面積式流量計的一種,在一根由下向上擴大的垂直錐管中,圓形橫截面的浮子的重力是由液體動力承受的,從而使浮子可以在錐管內自由地上升和下降。 當流體自下而上流經錐管時，流體的動能在浮子上產生的推力 S 和流體的浮力 A 使浮子上升。隨著錐管內壁與浮子之間的環形流通面積增大，流體動能在浮子上產生的推力 S 隨之下降。當推力 S 與浮力之和等于浮子自身重力 G 時，浮子處于平衡狀態，并穩定在某一高度上，該高度位置對應的刻度指示流量值。

　　浮子流量計的種類

　　浮子流量計按照錐形管材料可分為：透明錐形管浮子流量計和金屬管錐形管浮子流量計。

　　1.玻璃/塑料浮子

　　透明錐形管材料用得最多的是玻璃，這也就是常見的玻璃管浮子。它的優點主要是成本較低，透明材質方便讀取測量數據，適合在多站點進行測量比較。缺點是對于介質的腐蝕性和環境壓力溫度都有嚴格的要求，操作時稍不慎，玻璃管易被擊碎;因此有些場合常采用透明工程塑料如聚苯乙烯、聚碳酸酯、有機玻璃等制成，具有不易擊碎之優點。

　　雖然價格較為便宜，但浮子流量計一般只能讀流量瞬時值大小。

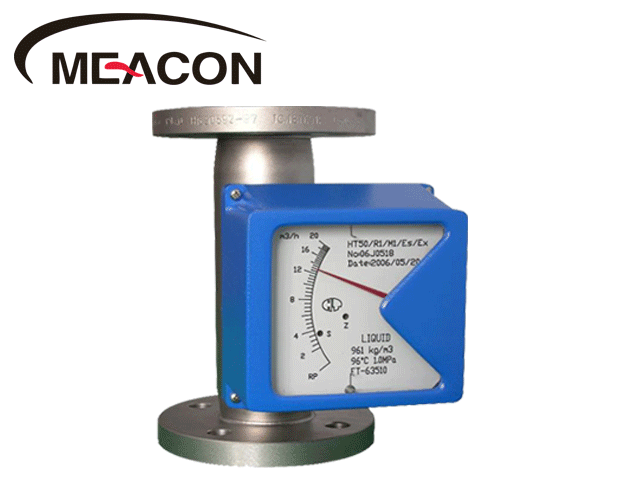

　　2.金屬浮子

　　金屬管浮子與透明錐形管浮子流量計相比，可用于較高的介質溫度和壓力，且無玻璃管浮子流量計錐管被擊碎的潛在危險。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。

　　另外如果按有否遠傳信號輸出，可分為：就地指示型浮子流量計和遠傳信號輸出型浮子流量計。透明管浮子流量計以就地指示為主，裝有接近開關，作流量上下限報警信號輸出。有些就地指示型金屬管浮子流量計外形與遠傳信號輸出相同，只是將浮子位移通過磁耦合傳出，經連桿凸輪等線性化機構處理后就地指示。

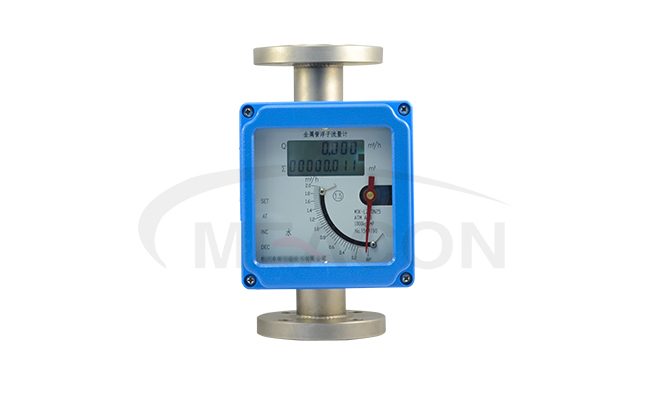

　　遠傳信號輸出型儀表的轉換部分將浮子位移量轉換成電流或氣壓模擬量信號輸出，分別成為電遠傳浮子流量計和氣遠傳浮子流量計。

　　浮子流量計的應用和主要生產地區

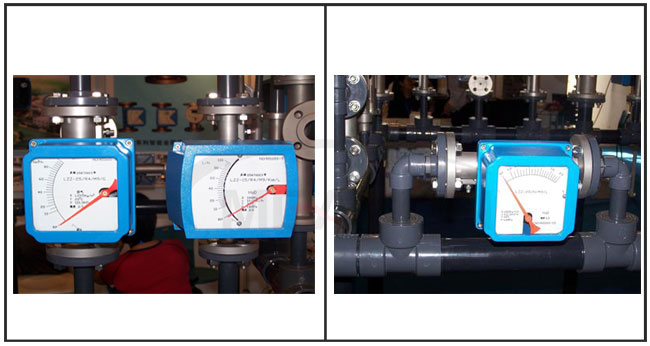

　　90%的浮子流量計被廣泛地應用在電力、石化、化工、冶金、醫藥等流程工業和污水處理等公用事業。

　　1

　　有些應用場所只要監測流量不超過或不低于某值即可，例如電纜惰性保護氣流量增加說明產生了新的泄漏點。

　　2

　　循環冷卻和培養槽等水或空氣減流斷流報警等場所可選用有上限或下限流量報警的玻璃管浮子流量計。

　　3

　　環境保護大氣采樣和流程工業在線監測的分析儀器連續取樣，采樣的流量監控也是浮子流量計的大宗服務對象。

　　4

　　作為流程工業液位、密度等其他參量的測量中，定流量測量和控制的輔助儀表，應用得非常普遍，亦占有相當份額。帶信號輸出的遠傳金屬浮子流量計在流程工業常用作流量控制檢測儀表或管線混合配比，如給水處理過程控制原水加藥液的配比量。
